Lo barato sale CARO "utp"

La importancia del cable UTP muchas personas han escuchado o visto un cable UTP, pero pocos saben que es y para que nos es útil en la vida cotidiana.

Podríamos seguir hablando de la historia como saber que fue creado por Alejandro Graham Bell, donde el motivo de crear un cable de cobre fue para solucionar problemas de interferencia en la comunicación en los inicios del teléfono, y decir muchas más cosas del mismo, lo que tratamos de señalar en este artículo es que existen diferentes tipos de cable Ethernet de cobre como son. Pero en esta ocasión nos enfocaremos en el cable UTP comenzaremos con lo siguiente.

¿Qué significa UTP?

Son las iniciales de un “Unshielded Twisted Pair”, en español cable de Par Trenzado No Blindado

Es un tipo de cable, formado por cuatro pares de cobre, cada par están entrelazados entre sí, esto con la finalidad de disminuir las interferencias electromagnéticas internas o que provienen de fuentes externas.

Cada par cuenta con un recubrimiento plástico de diversos colores que se usan como código de colores, descrito de la siguiente manera: Blanco/Naranja, Naranja – Blanco/Verde, Azul – Blanco/Azul, Verde – Blanco/Café, Café.

Todos los pares están forrados por otro recubrimiento plástico PVC (Policloruro de vinilo) también hay de diferentes colores, la cubierta puede tener varias clasificaciones: CM, CMR, CMP, LS0H, según su uso, esta protección sirve como aislante por su comportamiento frente a la flama. Categorías y clases Existen categorías y clases de los diferentes medios empleados para la comunicación, están reconocidas por la TIA/EIA en cableado estructurado, existen categorías no reconocidas por encontrarse en funcionamiento antes de publicarse la norma, existen cables para el interior y exterior ahora mencionaremos las categorías y capacidad de transmisión muy brevemente.

• Categoría 1: con un ancho de banda de 100 Khz, esta categoría consiste del cable básico de se solía usar para las comunicaciones telefónicas.
• Categoría 2: con un ancho de banda de 4 Mbps se utilizaba en transmisión de datos.
• Categoría 3: Soportar frecuencias de transmisión hasta 16 MHz y rangos de datos de 10 Mbps su calibre 24 AWG para instalaciones de voz.
• Categoría 4: La diferencia esta en que se desempeña hasta 20 MHz.
• Categoría 5: (Cat 5) ha sido el cable de los más utilizados en redes LAN se desempeñan hasta 100 MHz y rangos de datos de 100 Mbps.
• Categoría 5e: (Cat 5e) Este cable supero al Cat5 ya que mejoro la capacidad de ancho de banda 1 Gbps con frecuencias de hasta 100 MHz continúa siendo uno de los más utilizados en Oficinas pequeñas y medianas, en el hogar.
• Categoría 6: (Cat 6) Definida por la TIA/EIA-568- C.2 está destinado a eliminar los malentendidos entre fabricantes y compradores, facilitar la intercambiabilidad y la mejora del producto y ayudar al comprador a seleccionar el producto adecuado para sus necesidades, alcanza frecuencias de 250 MHz, cumple con el estándar para Gigabit 10 BASE-T, 100BASE-TX y 1000 BASE-TX, en la actualidad de los más usados y recomendable para instalaciones que requieren un gran ancho de banda
• Categoría 6A: (Cat 6”A”) Diseñado para transmisión a frecuencias de hasta 500MHz, para Gigabit 10 Gbps se recomienda para instalaciones que requieren un importantes flujos de datos.
• Categoría 7: (Cat 7) Diseñado para permitir 10 Gigabit Ethernet sobre 100 metros de cableado de cobre, al igual que los anteriores compatible con un conector RJ-45, con la diferencia que de igual modo de puede conectar con un conector TERA, puede transmitir frecuencias de hasta 600 MHz.
• Categoría 8: (Cat 8) la última especificación de cableado de cobre UTP. proporciona dos pares de conductores con velocidades máximas de señal a 2GHz, pensada para soportar distancias a diferencia de las anteriores hasta 100 m este solo soporta distancias cortas de unos 30 metros máximo, el uso es únicamente en entornos de data center (no está pensado para cableado horizontal el cual necesita 100 metros).
• Categoría 9: (Cat 9) para frecuencias de 25000 MHz se encuentra en creación SFTP/SSTP de 8 pares.
• Categoría 10: (Cat 10) para frecuencias de 75000 MHz se encuentra en creación SFTP/SSTP de 8 pares.

Es por esta razón que al momento de comprar un cable UTP, debemos tener en cuenta la aplicación o el lugar donde se va a instalar el cableado, con el fin de utilizar el tipo de cable más conveniente respecto a la velocidad de transmisión, resistencia al fuego etc,de esta manera reducir al mínimo el impacto negativo que pueda tener, para ello un aspecto que necesitamos saber es sobre el ancho de banda.

¿Qué es el Ancho de Banda?

En pocas palabras es la cantidad de información que se puede transmitir en un medio de comunicación, cuáles son esos medios (coaxial, inalámbricos wifis, fibra óptica entre otros.) pero el que nos interesa en este momento es el cable UTP, ¿por qué es importante el ancho de banda? como analogía el cableado representa nuestra carretera informática, entre mayor número de carriles más coches circularan, por lo tanto, los paquetes serían los carros y los ocupantes serían los datos (bytes) por ende entre mayor sea el ancho de banda y la velocidad de transmisión, mejor será la comunicación, entre menor propiedades de transmisión tenga mi cable menor será la velocidad y cantidad de datos a enviar.

Analogía de ancho de banda

Donde usamos el cable UTP El cable UTP está en prácticamente todos los sitios, y como vimos en el punto anterior se usa como medio físico para la comunicación, realizando transmisión de nuestros datos, enviando imágenes, audio documentos, videos, energía eléctrica (PoE) etc.

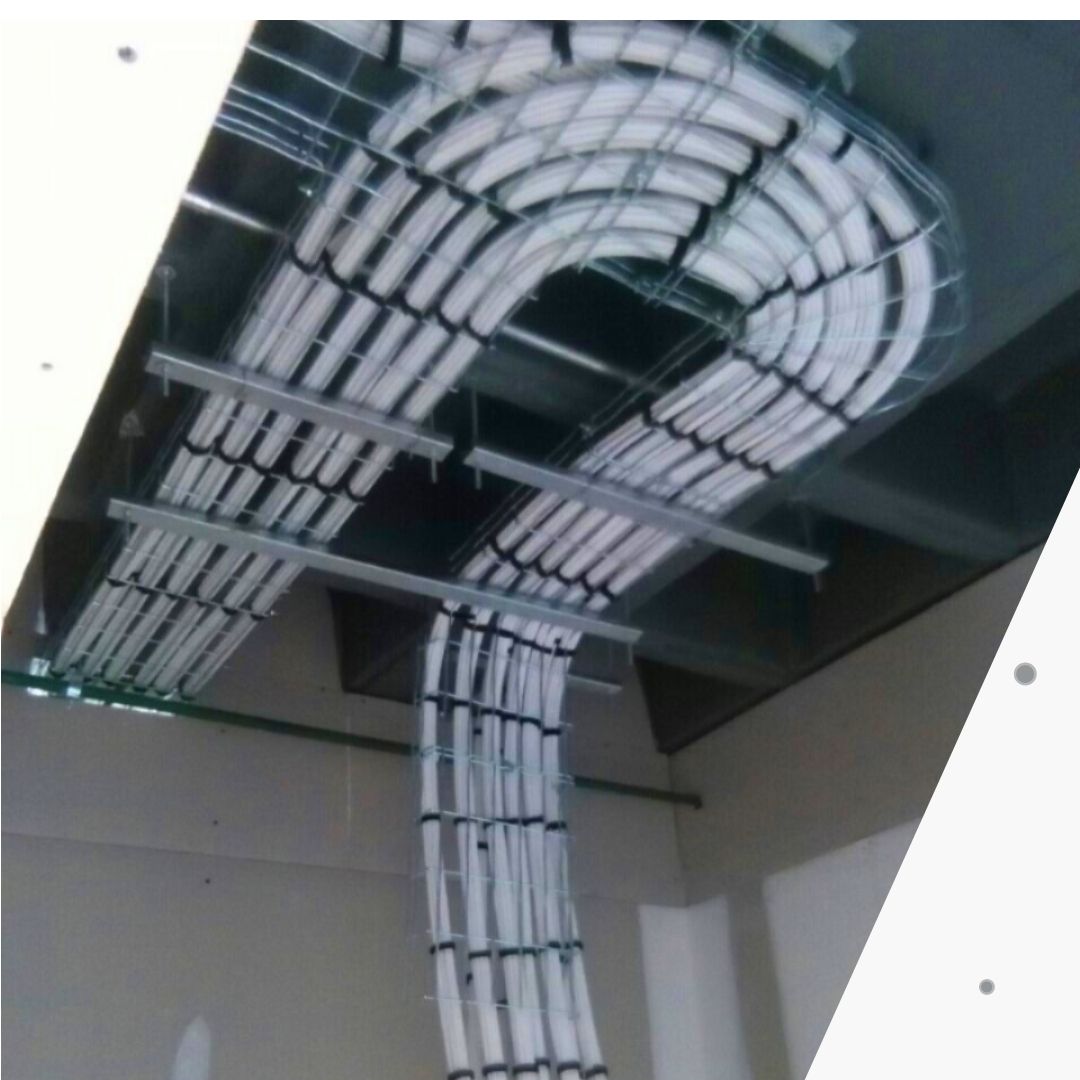

Lo usamos para entretenimiento, para nuestro confort, para el trabajo, se encuentra dentro de los edificios, dentro de las casas, en las fábricas, en las oficinas, en la industria, dentro de las tiendas, en los centros de datos y mas.

El cableado UTP ha ido evolucionando e integrando diferentes medios de comunicación, antes se usaba solo teléfono, en la actualidad conectamos una diversidad de equipos de comunicación como los son: servidores, Switch, equipos de cómputo, Access Point (equipos que difunden la red inalámbrica), teléfonos IP, cámaras de seguridad, impresoras, puntos de venta, luces, televisores refrigeradores entre otros.

Por esta razón debemos tomar en cuenta la importancia del tipo de cable UTP que vamos a comprar y en que lo vamos a utilizar, ya que, dependiendo de qué dispositivo, uso le daremos o cantidad de datos a transmitir, podremos decidir qué tipo de cable usar, no es lo mismo usar un cable de poca demanda de consumo de ancho de banda y energía a uno de alta, ejemplo:

LO BARATO SALE CARO

Existe un cable que se está instalando es el cable UTP CCA significa (Copper Clad Aluminium, aluminio revestido con cobre), estos cables no cumplen los requisitos establecidos de acuerdo a las normativas nacionales e internacionales, tampoco garantizan el funcionamiento de la instalación a medio/largo plazo (bajo rendimiento en la red), debido a las deficiencias mecánicas y eléctricas en su composición (oxidación o fallo en las conexiones, riesgo de rotura), el problema más común es causado por sobrecalentamiento no cuentan con certificación UL444, etiqueta holográfica y número de control, específicamente no cumplen con normas de seguridad y flamabilidad, este es un riesgo para las personas.

De manera importante que se debe tomar en cuenta son las responsabilidades legales por la instalación de cables fraudulentos, un laboratorio independiente de certificación, no lo daría por bueno.

Forma de identificar este tipo de seudo cable

1. Precio mucho muy económico a comparación de uno de cobre
2. Su Peso una bobina de cobre cat 5e de 305 m, pesa aproximadamente 8 kg mientras que una de CCA no tiene el etiquetado de su peso que ronda entre los 5 y 6 kg.
3. Inspección física raspando el cobre con un cúter, se elimina la capa de cobre y queda al descubierto el aluminio. Conclusiones Para la instalación de una red es necesario emplear el cable de red más adecuado dependiendo de la necesidad será el cable UTP a comprar.

Existen varias categorías reconocidas pero las más empleadas 5e y 6. Las futuras especificaciones de cableado irán orientadas a mejorar la velocidad de transmisión a medida que el tráfico en las redes siga incrementándose el cable de cobre UTP seguirá usándose en las aplicaciones más modernas y demandantes de la manera más ágil posible.

Evitar correr un riesgo innecesario por querer economizar en el cableado ya que pueden caer en responsabilidades legales.
